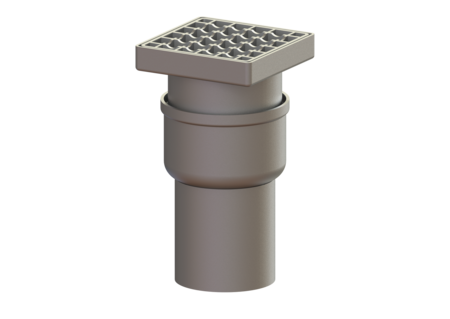

Scarico pavim soffitti Ferrofix
DN 100, verticale, Griglia, Acciaio inox
KESSEL Scarico pavim soffitti Ferrofix, Sistema 125, larghezza nominale (DN) 100, tipo di copertura Griglia, lunghezza copertura 138 mm, bocchettone verticale, regolabile in altezza, diametro esterno (DA) 110 mm, volume 22,97 dm³
- In acciaio inox particolarmente igienico e resistente in contesti meccanici
- Grande capacità di scarico
Cod. Art. | 54430.20 |
---|---|
GTIN (EAN) | 4026092056479 |
Gruppo di prezzo | 70 |
Scarico pavim soffitti Ferrofix DN 100, verticale, Griglia, Acciaio inox
Lo scarico di pavimenti e soffitti Ferrofix in acciaio inox è destinato al drenaggio a punto ed è dotato di una chiusura antiodore rimovibile in acciaio inox, di una guarnizione a labbro e di una copertura protettiva per cantiere. Il bocchettone di uscita è adatto al collegamento ai tubi SML. Variante Sistema: 125 Guarnizione termosaldata sul rialzo: Bordo di connessione Guarnizione termosaldata sul corpo base: Bordo di connessione Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Foro (DN) max. dell’entrata: Z-19.53-2414,Z-19.17-1719 Dimensioni Peso netto: 3,36 kg Peso lordo: 3,71 kg Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 142 mm Larghezza: 142 mm Lunghezza imballaggio: 390 mm Larghezza imballaggio: 190 mm Altezza imballaggio: 310 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Acciaio inox 14301 Sistema: verticale Caratteristiche di copertura Tipo di copertura: Griglia Materiale della copertura : Acciaio inox 14301 Larghezza della copertura: 138 mm Lunghezza della copertura: 138 mm Coperchio di chiusura: sbloccato Classe di carico: L 15 (EN 1253-1) Lunghezza del telaio: 150 mm Materiale della cornice: 150 mm Rialzo: regolabile in altezza Materiale del rialzo: Acciaio inox 14301 Chiusura antiodore: incluso
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Inserto di protezione antincendio Fire-Kit 100, per DN 50, 70, 80 | 48099 | Mostra | |
Inserto di protezione antincendio Fire-Kit 100, per DN 100 | 48100 | Mostra | |
Prolunga H: 136 mm, senza entrata | 48987 | Mostra | |
Pezzo intermedio systema 125 | 48989 | Mostra | |
Quick-Fit con protezione antincendio | 48990 | Mostra | |
Ferrofix 125 Pz.interm. a.inox fl. | 54187 | Mostra | |
Pz.interm.a.inox c.alim.e fl.a press. | 54189 | Mostra | |
Prolunga Sistema 125, Acciaio inox | 54900 | Mostra | |
V2A con flangia adesiva | 54901 | Mostra | |
Prolunga Sistema 125, entrata laterale DN 50 | 54902 | Mostra | |
Prolunga V2A ingr. Lat. DN 50, flangia | 54903 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Approvazione |
- Larghezza nominale (DN) (nennweite): 100
- Materiale corpo base (material_grundkoerper): Acciaio inox 14301
- Materiale della copertura (abdeckung_material): Acciaio inox 14301
- Materiale del rialzo (material_aufsatzstueck): Acciaio inox 14301
- Sistema (stutzen_ausfuehrung): verticale
- Classe di carico (belastungsklasse): L 15 (EN 1253-1)
- Chiusura antiodore (geruchsverschluss): incluso
- Guarnizione termosaldata sul rialzo (abdichtung_aufsatzstueck): Bordo di connessione
