Scarico pavim Ferrofix flangia TP
DN 70 verticale Imperm Griglia feritoie

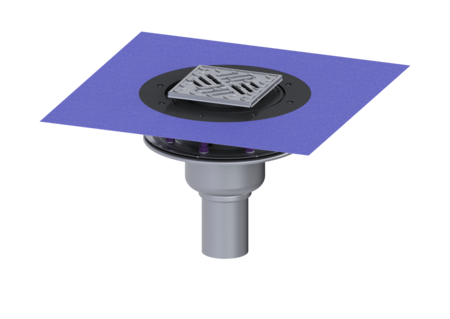

KESSEL Scarico pavim Ferrofix flangia TP, larghezza nominale (DN) 70, Sistema 125, bocchettone verticale, materiale del rialzo ABS, regolabile in tre dimensioni, tipo di copertura Griglia a feritoia, diametro esterno (DA) 78 mm
- In acciaio inox particolarmente igienico e resistente in contesti meccanici
- Grande capacità di scarico
Cod. Art. | 54210.52 |
---|---|
GTIN (EAN) | 4026092056349 |
Gruppo di prezzo | 70 |
Scarico pavim Ferrofix flangia TP DN 70 verticale Imperm Griglia feritoie
Lo scarico di pavimenti e soffitti Ferrofix in acciaio inox è destinato al drenaggio a punto ed è dotato di una flangia di tenuta a pressione, di una chiusura antiodore rimovibile in acciaio inox, di una guarnizione a labbro e di una copertura protettiva per cantiere. La flangia di tenuta a pressione con bulloni e viti in acciaio inox si utilizza per il serraggio o per la saldatura delle guaine in bitume o bitume polimero, oltre che delle guaine impermeabilizzanti in materiale plastico ed elastomeri. Il bocchettone di uscita è adatto al collegamento ai tubi SML. Con possibilità di collegamento per collegamento equipotenziale. Variante Sistema: 125 Guarnizione termosaldata sul rialzo: Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 Guarnizione termosaldata sul corpo base: Flangia di tenuta a pressione (adatta per l‘impermeabilizzazione a tenuta stagna Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 70 Diametro esterno (DA): 78 mm Foro (DN) max. dell’entrata: Z-19.53-2414,Z-19.17-1719 Dimensioni Possibilità di regolazione in altezza: 10 - 18 mm Peso netto: 4,49 kg Peso lordo: 5,48 kg Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 273 mm Larghezza: 273 mm Lunghezza imballaggio: 586 mm Larghezza imballaggio: 386 mm Altezza imballaggio: 400 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Acciaio inox 14301 Sistema: verticale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia Materiale della copertura : Acciaio inox 14301 Larghezza della copertura: 138 mm Lunghezza della copertura: 138 mm Superficie: Acciaio inox lucidato Coperchio di chiusura: avvitato Classe di carico: L 15 (EN 1253-1) Classe antiscivolo: R11 secondo DIN 51130; C secondo DIN 51097 Lunghezza del telaio: 150 mm Materiale della cornice: 150 mm Rialzo: regolabile in tre dimensioni Forma rialzo: angolare Materiale del rialzo: ABS Chiusura antiodore: incluso
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Inserto di protezione antincendio Fire-Kit 100, per DN 50, 70, 80 | 48099 | Mostra | |
Inserto di protezione antincendio Fire-Kit 100, per DN 100 | 48100 | Mostra | |
Prolunga H: 136 mm, senza entrata | 48987 | Mostra | |
Pezzo intermedio systema 125 | 48989 | Mostra | |
Quick-Fit con protezione antincendio | 48990 | Mostra | |
Ferrofix 125 Pz.interm. a.inox fl. | 54187 | Mostra | |
Pz.interm.a.inox c.alim.e fl.a press. | 54189 | Mostra | |
Prolunga Sistema 125, Acciaio inox | 54900 | Mostra | |
V2A con flangia adesiva | 54901 | Mostra | |
Prolunga Sistema 125, entrata laterale DN 50 | 54902 | Mostra | |
Prolunga V2A ingr. Lat. DN 50, flangia | 54903 | Mostra |
- Larghezza nominale (DN) (nennweite): 70
- Materiale corpo base (material_grundkoerper): Acciaio inox 14301
- Materiale della copertura (abdeckung_material): Acciaio inox 14301
- Materiale del rialzo (material_aufsatzstueck): ABS
- Sistema (stutzen_ausfuehrung): verticale
- Classe di carico (belastungsklasse): L 15 (EN 1253-1)
- Chiusura antiodore (geruchsverschluss): incluso
- Guarnizione termosaldata sul rialzo (abdichtung_aufsatzstueck): Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534
