Panoramica
Per il drenaggio di ambienti umidi, locali di ristorazione, aziende alimentari, macellerie e stabilimenti industriali, la nostra gamma in acciaio inossidabile offre soluzioni funzionali adatte a ogni ambito di applicazione. È disponibile un’ampia scelta di sistemi collaudati sul campo, che possono essere assemblati e combinati grazie al nostro sistema modulare. I componenti di base sono:
- Scarichi a pavimento in acciaio inox
- Vasche a pavimento in acciaio inox
- Canalette scatolari in acciaio inox
- Canalette a fessura in acciaio inox
Il materiale utilizzato, acciaio inox 1.4301 (V2A) o 1.4571 V4A, è pienamente conforme alle normative CE per le aziende di trasformazione alimentare e, insieme a strutture particolarmente stabili e a una lavorazione a regola d'arte, garantisce un utilizzo funzionalmente impeccabile. Le nostre coperture antiruggine sono conformi alla norma DIN 1253-1.

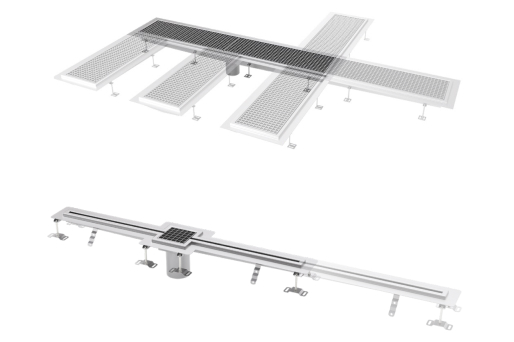

Canali di drenaggio e vasche a pavimento
Ovunque si producano grandi quantità di acque reflue e non sia possibile interrompere l'attività operativa e il flusso di lavoro, le acque reflue devono essere convogliate verso lo Scarico tramite canalette o Vasche a pavimento e smaltite. In caso di grandi quantità di acque reflue contenenti particelle di sporco grossolane (ad es. nelle cucine industriali), sono indicate canalette scatolari e vasche a pavimento. Le canalette a fessura sono adatte in aree con minore presenza di particelle di sporco e dove è prevedibile un traffico veicolare frequente.
Guarnizione termosaldata per scarichi, canalette e vasche in acciaio inossidabile
Le superfici delle cucine ad uso commerciale vengono generalmente classificate nella classe di esposizione all'acqua W2-I o W3-I con sollecitazioni chimiche aggiuntive. La base per l'esecuzione dei lavori di guarnizione termosaldata è costituita dalle disposizioni della norma DIN 18534 «Guarnizione termosaldata per ambienti interni». In questo contesto, è fondamentale che siano presenti esclusivamente sottofondi insensibili all'umidità (ad es. un massetto in cemento sul pavimento e pannelli in cartongesso).
Il cartongesso non è ammesso. Per i passaggi, in particolare nella zona del pavimento, si presuppone che presentino adeguate possibilità di fissaggio per l'impermeabilizzazione a strato sottile. Le canalette soggette a forti sollecitazioni termiche devono essere preparate in modo tale che l'impermeabilizzazione possa passare al di sotto di esse, ovvero il massetto deve essere opportunamente incavato in questo punto. Se una guarnizione termosaldata secondo la norma DIN 18534-2 deve essere disposta sotto il massetto, i dettagli di raccordo, in particolare nella zona delle pareti, devono essere progettati in modo adeguato.
Principi di impermeabilizzazione a strato sottile
- La scelta della guarnizione termosaldata e dei sottofondi avviene in conformità alle disposizioni della norma DIN 18534 – Guarnizione termosaldata per ambienti interni – del 07/2017
- Il sottofondo deve essere idoneo (materiale da costruzione adeguato, piano, asciutto, resistente e privo di crepe; la superficie deve garantire una buona adesione degli strati da applicare)
- È necessario acclimatare tutti i materiali alle temperature ambientali e rispettare le temperature di lavorazione
- Utilizzare solo materiali impermeabilizzanti omologati (omologazioni secondo Ü-Zeichen, abP, ETA e/o DIN EN 12004)
- Nelle zone direttamente soggette a sollecitazioni (come le pareti della zona doccia e le superfici doccia a filo pavimento) è necessario applicare una guarnizione termosaldata sia al pavimento che alle pareti
- I materiali impermeabilizzanti adeguati devono essere selezionati in base ai sottofondi esistenti e alle classi di esposizione all'acqua (vedere a questo proposito: DIN 18534)
- Applicare lo strato impermeabilizzante senza lacune secondo le indicazioni del produttore (almeno due passaggi / strati)
- Rispettare i tempi minimi di essiccazione dei singoli strati
- Per il collegamento all'impermeabilizzazione a strato sottile, utilizzare esclusivamente scarichi a pavimento con Flangia adesiva
- Guarnizione termosaldata per giunti di dilatazione / giunti perimetrali
- Utilizzare un inserto in tessuto non tessuto, tessuto o pellicola in modo tale da poter assorbire i movimenti previsti dei componenti.
- Utilizzare solo nastri sigillanti / manicotti certificati
Varianti di flangia
Nella progettazione dei componenti di drenaggio in acciaio inox è necessario prestare particolare attenzione all'interfaccia tra la guarnizione termosaldata e il canale di scolo a pavimento o il Rialzo. Diverse varianti di flangia garantiscono soluzioni conformi alle norme e adatte all'interfaccia per il tipo di pavimentazione previsto.
Flangia adesiva, altezza flangia 15 mm
Per il collegamento a sistemi di impermeabilizzazione con lastre e piastrelle (secondo la norma DIN 18534 con Flangia da 50 mm).
Flangia adesiva, altezza flangia 6 mm
Per il collegamento a sistemi di rivestimento per pavimenti (ad es. resina epossidica).
Angolare di raccordo per piastrelle
Da utilizzare in caso di sollecitazioni termiche della grondaia.
Senza flangia

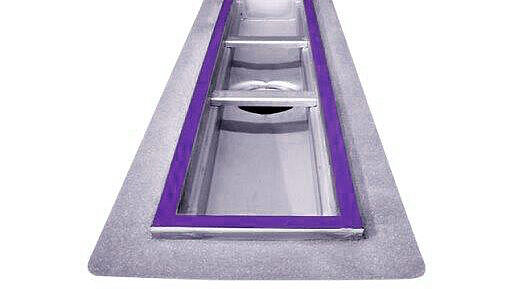

Sabbiatura
Soprattutto in caso di collegamento a sistemi di rivestimento per pavimenti (ad es. resina epossidica), si consiglia di sabbiare le flangie dei canali di scolo o degli scarichi in acciaio inossidabile, al fine di garantire un migliore aggancio al rivestimento circostante e al sottofondo. La sabbiatura aumenta notevolmente la rugosità della superficie, migliorando così l'adesione al sottofondo o al rivestimento del pavimento adiacente o all'impermeabilizzazione a strato sottile sotto il rivestimento.
Il rivestimento è inoltre resistente a sali, acidi, alcali, vari solventi e molte altre sostanze. Inoltre, il rivestimento può essere utilizzato anche in aree sensibili come ospedali o aziende alimentari e farmaceutiche.

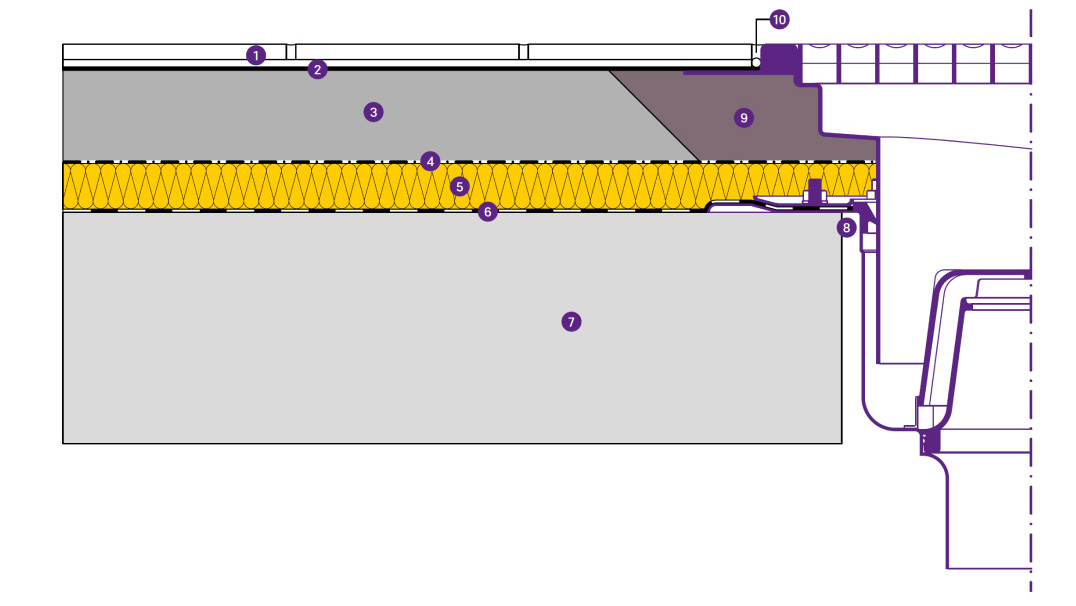

Canaletta in acciaio inossidabile con Flangia adesiva da 15 mm per pavimenti piastrellati
1 Piastrelle e fughe, compreso l'adesivo per piastrelle
2 Impermeabilizzazione a strato sottile secondo la norma DIN 18534-1
3 Massetto cementizio
4 Strato separatore
5 Isolamento
6 Membrana impermeabilizzante / strato separatore ≥ 1,5 mm secondo DIN 18534-2
7 Calcestruzzo
8 In caso di apertura / struttura del pavimento, rispettare eventualmente le norme
antincendio 9 Colata a tenuta capillare con resina reattiva
10 Sigillante per fughe con cordone di riempimento a celle chiuse
Canaletta in acciaio inossidabile con Flangia adesiva da 6 mm per pavimentazione in resina reattiva
1 Rivestimento in resina reattiva
2 Impermeabilizzazione a strato sottile secondo la norma DIN 18534-1
3 Sabbia per massetto
4 Strato separatore
5 Isolamento
6 Membrana impermeabilizzante / strato separatore ≥ 1,5 mm secondo la norma DIN 18534-2
7 Calcestruzzo
8 In caso di apertura / struttura del pavimento, se necessario, rispettare le norme
antincendio 9 Colata a tenuta capillare con resina reattiva

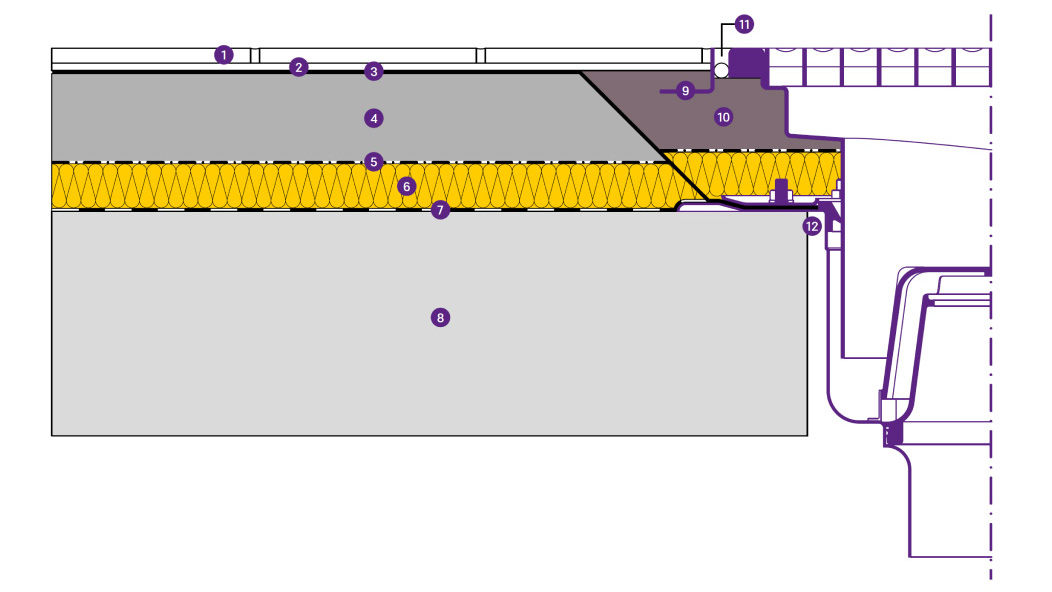

Canale in acciaio inossidabile sottoposto a sollecitazioni termiche
1 Piastrelle e fughe
2 Adesivo per piastrelle
3 Impermeabilizzazione a strato sottile secondo la norma DIN 18534-1
4 Massetto cementizio
5 Strato separatore
6 Isolamento
7 Membrana impermeabilizzante / Strato separatore ≥ 1,5 mm secondo DIN 18534-2
8 Calcestruzzo
9 Angolare di raccordo per piastrelle
10 Colata a tenuta capillare con resina reattiva
11 Sigillante per fughe con cordone di riempimento
a celle chiuse 12 In caso di apertura / struttura del pavimento, se necessario, rispettare le norme antincendio

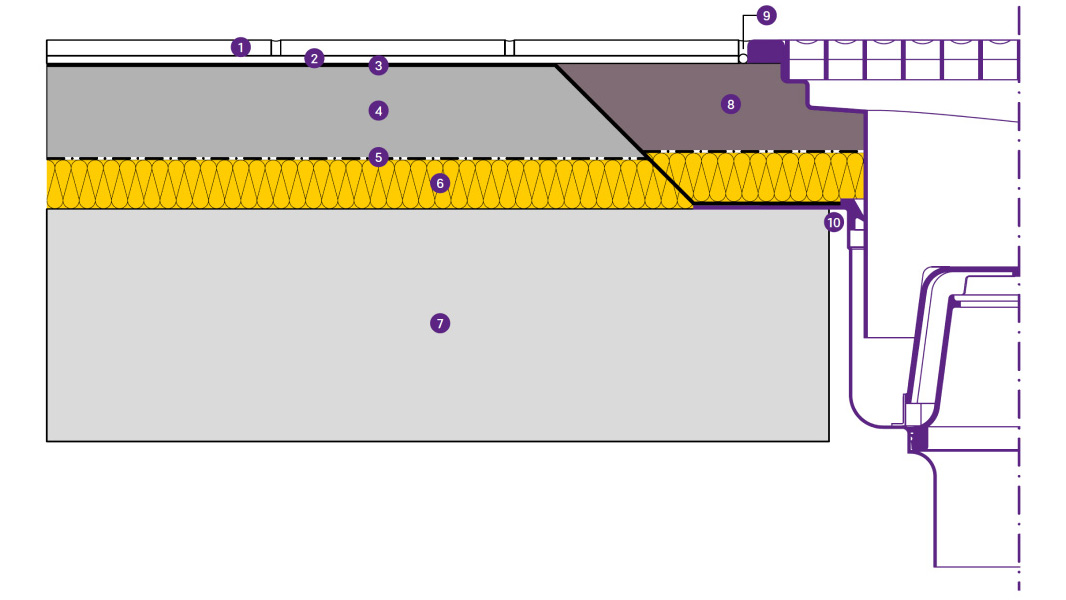

Canaletta in acciaio inossidabile senza Flangia adesiva per pavimenti piastrellati
1 Piastrelle e fughe
2 Adesivo per piastrelle
3 Impermeabilizzazione a strato sottile secondo la norma DIN 18534-1
4 Massetto cementizio
5 Strato separatore
6 Isolamento
7 Calcestruzzo
8 Riempimento a tenuta capillare con resina da costruzione e sabbia di quarzo
9 Riempimento con sigillante elastico o rigido a seconda dei requisiti delle dimensioni dell'elemento costruttivo
10 In caso di apertura / struttura del pavimento, prestare attenzione alla protezione antincendio se necessario
