tubo di mandata

Il tubo di mandata di un impianto di sollevamento delle acque reflue è una tubazione che serve a pompare le acque reflue o le acque sporche da zone situate a quote inferiori, dove non esiste una Pendenza naturale verso la fognatura, verso condotti delle acque di scarico o sistemi di canalizzazione situati a quote superiori. L'acqua viene convogliata dalla pompa tramite pressione e velocità, il che rende necessari determinati requisiti per un tubo di mandata.

Il tubo di mandata dell'impianto di sollevamento delle acque reflue deve essere posato con il fondo del circuito antiriflusso al di sopra del Livello di riflusso. Non è consentito effettuare altri collegamenti al tubo di mandata; non sono ammesse valvole di sfiato. I tubi di mandata degli impianti di sollevamento non devono essere collegati alle colonne di scarico, ma sempre alla Condotta principale ventilata o alla conduttura collettrice. Se i tubi di mandata sfociano in pozzetti, è necessario garantire un'efficace conversione di energia, ad esempio con un pozzetto di scarico della pressione.

Sul lato della condotta di mandata a valle del Blocco antiriflusso deve essere installata una valvola a saracinesca. Negli impianti di sollevamento delle acque reflue secondo la norma EN 12050-2 o EN 12050-3, se il tubo di mandata è < DN 80, è possibile rinunciare alla valvola di intercettazione. Se nel tubo di mandata non è presente alcuna valvola, il Blocco antiriflusso deve essere dotato di un dispositivo di sfiato oppure deve essere possibile uno svuotamento in altro modo.

Secondo la norma DIN EN 12056-4, il tubo di mandata deve resistere ad almeno 1,5 volte la pressione massima della pompa. Tuttavia, è necessario verificare con precisione le forze che agiscono sul tubo, poiché altri fattori potrebbero richiedere l'uso di un materiale ancora più resistente. Alcuni di questi fattori sono:

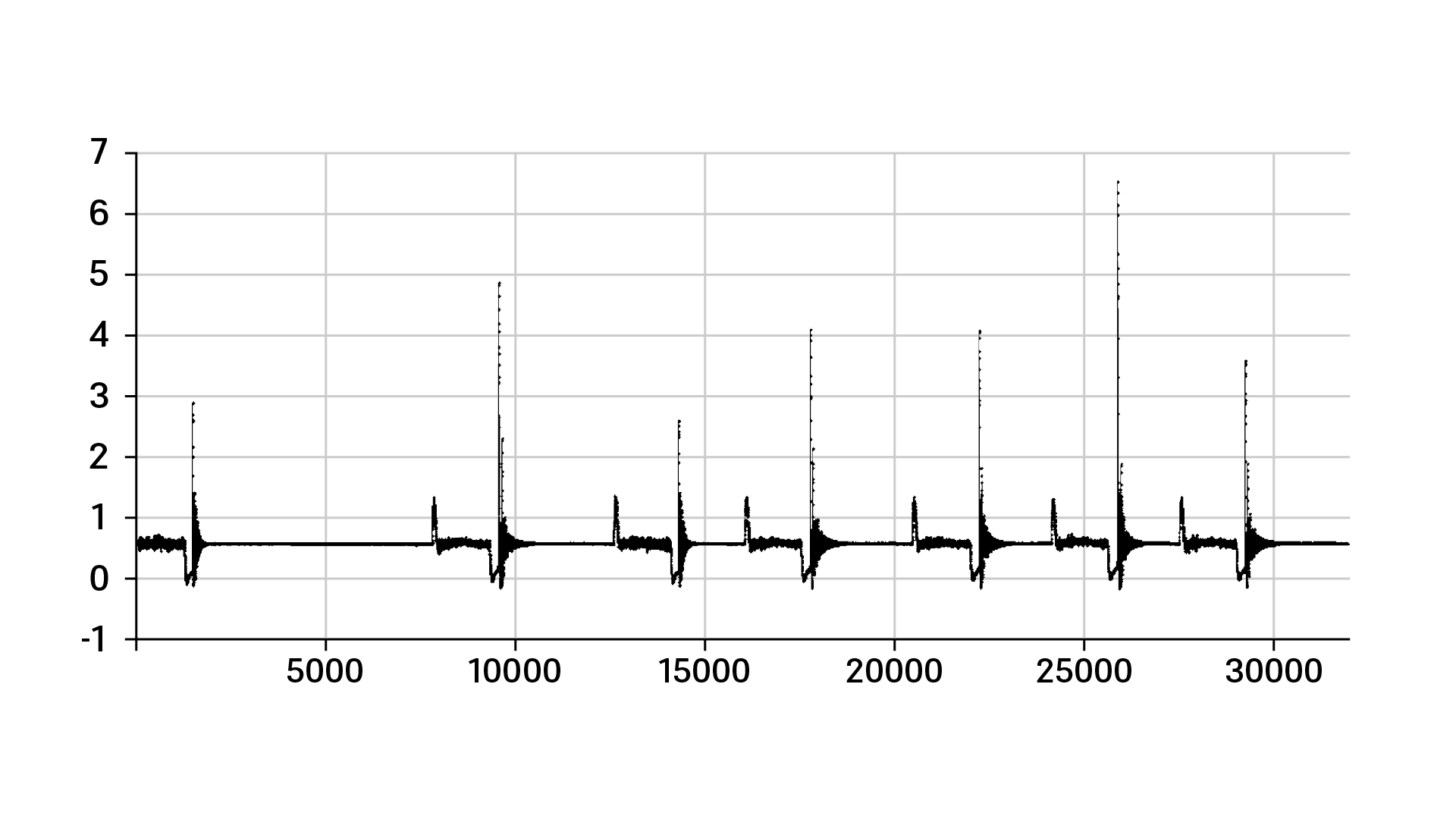

• colpi d'ariete 
• Carichi del terreno 
• Influenze termiche 
• Pressioni di prova e di lavaggio 
• Comportamento a lungo termine e periodi di garanzia
