Selezione di sonde per impianti di sollevamento e stazioni di pompaggio

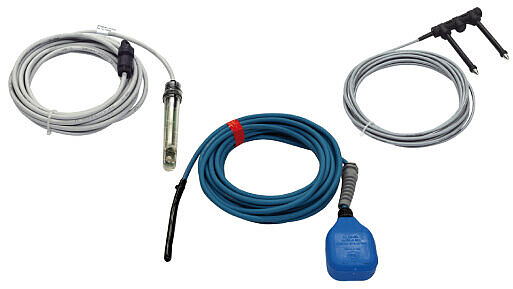

Negli impianti di sollevamento e nelle stazioni di pompaggio vengono utilizzate specifiche sonde o sensori per rilevare il livello dell'acqua nel serbatoio delle acque reflue. A seconda della funzione della sonda in questione, ciò può servire ad avviare le operazioni di pompaggio o ad attivare un allarme quando l'acqua si accumula nel serbatoio. Esistono diversi tipi di sonde, ciascuna adatta a determinate condizioni di impiego. Sonde tipiche sono ad esempio il sensore di pressione, la sonda di conducibilità, l'Interruttore a galleggiante, il sensore idrostatico o la Sonda ottica.

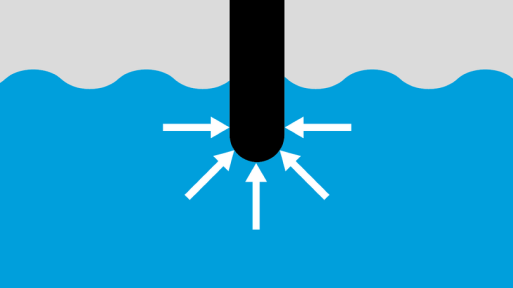

Sensore di pressione / Rilevamento pneumatico del livello
Il livello dell'acqua in un impianto di sollevamento o in una Stazione di pompaggio può essere rilevato tramite un sensore di pressione. L'acqua che sale nell'impianto di sollevamento comprime l'aria contenuta in una Campana ad immersione o in un Tubo ad immersione. Questa pressione viene trasmessa al sensore, che avvia il processo di pompaggio non appena viene superato il livello prestabilito. Il livello dell'acqua può essere determinato con una precisione millimetrica.
I sensori di pressione sono economici, facili da usare e si sono affermati come standard in molti impianti di sollevamento. Tuttavia, non sono sempre la soluzione ideale in presenza di acque reflue estremamente grasse. Inoltre, non sono consigliabili se la distanza tra l'impianto di sollevamento e la centralina è superiore a 15 metri o se il tubo flessibile di mandata e il Cavo non possono essere posati in modo costantemente ascendente dall'impianto di sollevamento alla centralina. In questo caso, nel tubo flessibile di mandata può formarsi della condensa che compromette la corretta trasmissione del livello.
Interruttore a galleggiante
In un impianto di sollevamento o in una Stazione di pompaggio dotata di Interruttore a galleggiante, il processo di pompaggio viene avviato quando, nel serbatoio delle acque reflue, un galleggiante viene spinto verso l'alto dall'innalzarsi del livello dell'acqua. Non appena il galleggiante raggiunge l'altezza prevista, l'unità di controllo riceve il segnale per attivare la pompa.
L'interruttore a galleggiante è un tipo di sonda semplice e collaudato. Tuttavia, le possibilità di regolazione delle altezze di commutazione e delle isteresi di commutazione sono limitate.

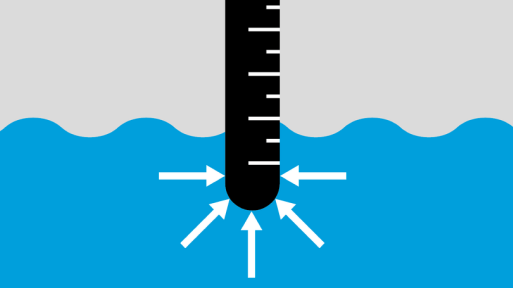

Sensore idrostatico / Sonda idrostatica
I sensori idrostatici, noti anche come sonde idrostatiche, funzionano in base alla legge idrostatica: secondo tale legge, la pressione di un liquido in un serbatoio è direttamente proporzionale all'altezza della colonna di liquido sopra il punto di misurazione. Questo tipo di sonda idrostatica misura quindi la pressione generata dalla colonna d'acqua nel serbatoio per determinare il livello dell'acqua.
I vantaggi delle sonde idrostatiche sono la loro affidabilità e precisione, poiché sono meno sensibili a fattori esterni come lo sporco o le variazioni di temperatura. Inoltre, la trasmissione del segnale (via cavo) può avvenire su una distanza notevolmente maggiore (> 100 m) rispetto ad altri sensori. È quindi possibile posizionare la centralina in modo molto più flessibile. Tuttavia, per questo motivo sono generalmente più costose rispetto ad altri tipi di sonde.

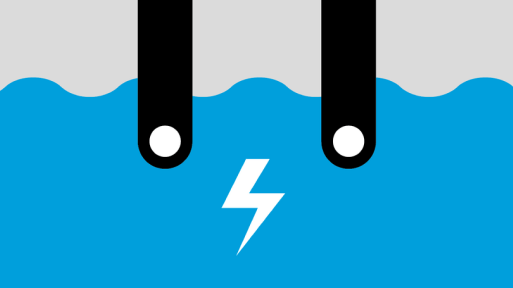

Sonda di conducibilità
Una sonda di conducibilità avvia il processo di pompaggio non appena l'acqua raggiunge due punti di misurazione molto vicini tra loro. La tensione alternata presente in quel punto fa sì che la corrente fluisca attraverso il liquido conduttivo tra i due punti di misurazione. Questo invia al dispositivo di controllo il segnale di attivare la pompa.
Con una sonda di conducibilità è possibile determinare il livello dell'acqua in un serbatoio di acque reflue in modo semplice ed economico. Tuttavia, funziona solo con liquidi conduttivi e non può essere utilizzata in sistemi di pompaggio che trasportano acqua piovana o di condensa.
Sonda ottica
Le sonde ottiche vengono utilizzate negli impianti di sollevamento e nelle stazioni di pompaggio come sonde di allarme. Emettono un segnale ottico sotto forma di luce infrarossa. Non appena la sonda rileva una variazione del segnale luminoso infrarosso, scatta l'allarme.
Rispetto ad altri tipi di sonde, quelle ottiche sono generalmente più adatte come dispositivi di allarme, poiché funzionano in modo affidabile anche dopo un lungo periodo di inattività. Tuttavia, possono causare falsi allarmi se utilizzate in impianti di sollevamento o Stazioni di pompaggio con acque reflue fortemente schiumose, oppure se si forma condensa sulla sonda a causa dei vapori caldi delle acque reflue.
