Separato. grassi EasyClean ground

NS 10, Auto Mix, 975-1165 mm, D

Scheda prodotto in PDF

KESSEL Separato. grassi EasyClean ground, smaltimento Mix, dimensioni nominali 10, classe di carico D 400, all’esterno degli edifici – installazione interrata, profondità di installazione 975 - 1165 mm, tipo di smaltimento sistema di spurgo manuale, SPF 300 IP68, chiusura serrato

  • Programma di spurgo
  • Personalizzazione possibile tramite centralina
  • Funzionamento a bassa manutenzione
Cod. Art. 93010/120D-DSP-TS
Gruppo di prezzo 60

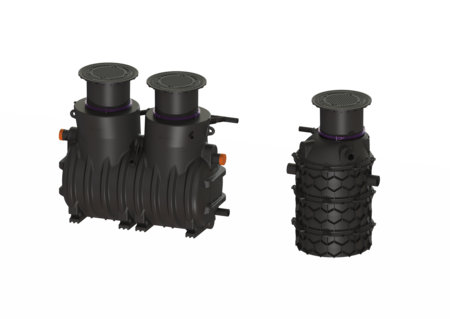

Separato. grassi EasyClean ground NS 10, Auto Mix, 975-1165 mm, D
L’impianto di separazione per acque di scarico contenenti grassi è adatto all’installazione interrata ed è composto da un separatore di grassi e da un pozzetto tecnico. L’impianto in due parti in materiale plastico resistente nel tempo (PE) è dotato di un sedimentatore di fanghi e di un pozzetto di prelievo integrato. L’accesso per i lavori di pulizia e manutenzione è possibile attraverso i coperchi di ispezione con i rialzi in materiale plastico per la compensazione continua dell’altezza e del livello. L’innovativo sistema Schredder-Mix con trituratore integrato consente l’omogeneizzazione ed il ricircolo del contenuto del serbatoio. La pulizia avviene per mezzo di una pompa ad immersione collocata esternamente, montata in un secondo pozzetto tecnico, che può essere separata dal serbatoio con una paletta di chiusura. Per lo smaltimento manuale inodore è disponibile un bocchettone di smaltimento diretto. L’esecuzione completamente automatica del programma è controllata da una centralina di facile utilizzo con display multi-riga, che può essere integrata nel sistema di gestione dell’edificio tramite un contatto a potenziale zero. La centralina con una lunghezza del cavo di 10 m è installata in fabbrica nel pozzetto tecnico. La pulizia e lo smaltimento possono essere avviati da una postazione remota tramite telecomando. Grazie al programma di pulizia personalizzabile con funzione di scelta rapida, la pulizia può essere adattata alle condizioni locali in base alle esigenze. Con il riasciacquo completamente automatizzato dei tubi dell’acqua potabile, è possibile garantire la conformità con la normativa sull’igiene dell’acqua potabile. Il dispositivo di riempimento e le elettrovalvole devono essere installate in loco in un locale asciutto. I collegamenti tra il separatore di grassi ed il pozzetto tecnico, al pari dei tubi vuoti e dei collegamenti, devono essere realizzati in loco. (vedere il kit di collegamento e connessione 917421). Per la classe di carico D deve essere installata in loco una piastra di distribuzione del carico. I piani di rinforzo sono disponibili presso KESSEL. Garanzia di 20 anni sul materiale PE. Variante Indicazione sulla profondità di posa: Installazione interrata, profondità antigelo 1200 mm Paletta di chiusura: sì Variante di smaltimento: Mix Tipo di protezione del motore: sì Cestello di raccolta fanghi: no Dimensioni nominali (NS): 10 SonicControl: no Impianto di smaltimento: Collegamento per lo smaltimento Dispositivo di riempimento a norma DIN 1988: no Tipo di smaltimento: sistema di spurgo manuale Guarnizione dell’albero: 1 valvola a vite 1” Pozzetto di prelievo: Tipo NBG Portata (DIN 19901): E4 Caratteristiche generali Materiale: PE Norma: EN 1825 Situazione di installazione: all’esterno degli edifici – installazione interrata Condizioni di consegna: Pronto all’installazione (componenti elettrici e pezzi di collegamento devono essere collegati in cantiere) In dotazione: Raccordo Storz B R 2 1/2” per l’autospurgo Dimensioni Peso netto: 800 kg Peso lordo: 820 kg Resistenza all’acqua freatica dal fondo serbatoio: 1320 mm Lunghezza max.: 4490 mm Profondità di posa: 975 - 1165 mm Tipo di regolazione in altezza: rialzo telescopico, inclinabile di 5 gradi Lunghezza d’ingombro: 3065 mm Larghezza d’ingombro: 1235 mm Serbatoio/corpo base Altezza tubo di uscita rispetto al fondo del serbatoio: 1030 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 1100 mm Larghezza nominale (DA) della uscita: 160 mm Larghezza nominale (DN) dell’uscita: 150 mm Larghezza nominale (DN) dell’entrata: 160 mm Larghezza nominale (DN) dell’entrata: 150 mm Collegamento del bocchettone di entrata/uscita: Tubi PE HD a norma DIN 19537, tubi KG PVC a norma DIN 19534, PP o AS Diametro interno dell’accesso (DI): 600 mm Caratteristiche di copertura Tipo di copertura: Piastra di copertura Materiale della copertura : Ghisa grigia Colore della copertura: nero Larghezza della copertura: 659 mm Altezza della copertura: 122 mm Lunghezza della copertura: 659 mm Coperchio di chiusura: serrato Classe di carico: D 400 (EN 124) Tenuta: tenuta antiodore e a tenuta stagna Contenuto di acque di scarico Contenuto del separatore: 1600 l Volume complessivo: 2600 l Tubo flessibile: 1000 l Quantità di liquidi leggeri accumulabile: 400 l Trasportatore Comando della pompa: SPF 300 IP68 Numero di pompe: 1 Peso: 44 kg Tipo di collegamento: Connessione diretta Corrente nominale: 6,2 A Lunghezza del cavo di alimentazione della pompa: 5 m Sistema di auto-diagnostica (SDS): I Classe di isolamento: F Tipo di protezione della centralina: IP 68 S-TC: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 60 m³/h Prevalenza max.: 17 m Numero di giri: 2850 U/min Potenza P1: 3,6 kW Potenza P2: 3 kW Tipo di funzionamento: S2 - 30 min. Protezione necessaria (protezione di linea): Protezione tramite centralina da 400 V Tipo di cavo di collegamento della pompa: H07RN-F 7G 1,5 mm² Tipo di girante: Girante radiale con trituratore Comando Centralina: sì Protezione necessaria (RCD): 30 mA Frequenza di rete: 50 Hz Tensione di funzionamento: 400 V Tipo di collegamento: Connessione diretta Corrente nominale: 6,2 A
  Designazione Cod. Art.
  Designazione Cod. Art.
  Designazione Cod. Art.
  Designazione Cod. Art.
  • Centralina (schaltgeraet): sì
  • Materiale (material): PE
  • Impianto di smaltimento (entsorgungseinrichtung): Collegamento per lo smaltimento
  • Situazione di installazione (einbausituation): all’esterno degli edifici – installazione interrata
  • Marchio CE (ce_kennzeichnung): sì
  • Tipo di protezione del motore (schredder_mix_system): sì
  • Dimensioni nominali (NS) (nenngroesse): 10
  • Classe di carico (belastungsklasse): D 400 (EN 124)
  • Profondità di posa (einbautiefe): 975  mm
  • Volume complessivo (gesamtvolumen): 2.600  l
