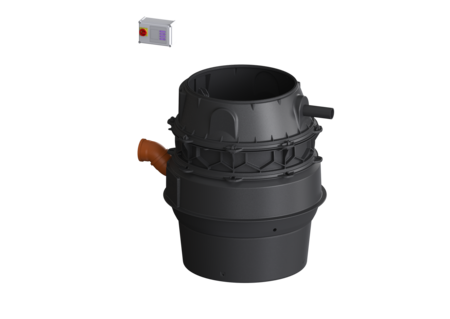

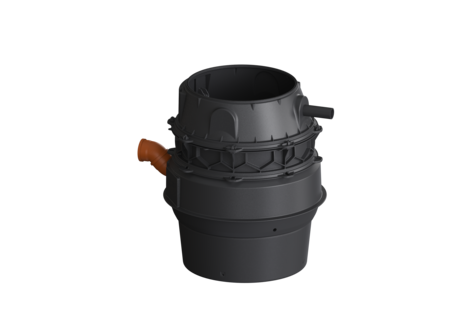

Stazione pompaggio Aquapump F XL
Tronic, SPF 4500-S3, P0
La stazione di pompaggio per acque di scarico con e senza sostanze fecali è dotata di una o due pompe ad immersione, di un blocco antiriflusso e di una paletta di chiusura per il tubo di mandata. Il serbatoio di raccolta in materiale plastico resistente nel tempo (PE) è dotato di un vano pompa chiuso (installazione a secco) con un’apertura di ispezione avvitata. Il comando avviene attraverso una centralina di facile utilizzo, che opzionalmente può essere integrata nel sistema di gestione dell’edificio tramite un contatto a potenziale zero oppure può emettere messaggi di allarme e di guasto collettivi tramite un’interfaccia GSM. Grazie al sistema modulare KESSEL, sono disponibili come accessori diversi rialzi o varianti di pozzetto tecnico per ulteriori assemblaggi.
- Massima sicurezza
- Installazione flessibile
- Vantaggi igienici durante la manutenzione e la riparazione
| Cod. Art. | 8742015 |
|---|---|
| GTIN (EAN) | 4026092069516 |
| Gruppo di prezzo | 60 |
Stazione pompaggio Aquapump F XL Tronic, SPF 4500-S3, P0
La stazione di pompaggio per acque di scarico con e senza sostanze fecali è dotata di una o due pompe ad immersione, di un blocco antiriflusso e di una paletta di chiusura per il tubo di mandata. Il serbatoio di raccolta in materiale plastico resistente nel tempo (PE) è dotato di un vano pompa chiuso (installazione a secco) con un’apertura di ispezione avvitata. Il comando avviene attraverso una centralina di facile utilizzo, che opzionalmente può essere integrata nel sistema di gestione dell’edificio tramite un contatto a potenziale zero oppure può emettere messaggi di allarme e di guasto collettivi tramite un’interfaccia GSM. Grazie al sistema modulare KESSEL, sono disponibili come accessori diversi rialzi o varianti di pozzetto tecnico per ulteriori assemblaggi. Variante Indicazione sulla profondità di posa: Variante installazione minima Tipo d’impianto: Unità singola Paletta di chiusura: Paletta di chiusura in materiale plastico Gradini di salita: sì Installazione: Installazione a secco Larghezza del telaio: Centralina Protezione antiriflusso: integrato Uscita in pressione: orizzontale Caratteristiche generali Colore: nero Norma: EN 12050-1 Tipo di acque di scarico: Acque di scarico con sostanze fecali Situazione di installazione: all’esterno degli edifici – installazione interrata Condizioni di consegna: Premontato per il montaggio finale in cantiere (pompa e sensori devono essere montati in cantiere e la centralina deve essere collegata) Tipo di impianto: Tronic Dimensioni Peso netto: 108 kg Peso lordo: 125 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Larghezza: 1295 mm Altezza: 1500 mm Lunghezza: 1295 mm Larghezza imballaggio: 1300 mm Altezza imballaggio: 1435 mm Lunghezza imballaggio: 2000 mm Serbatoio/corpo base Uscita in pressione (DN): 80 Uscita in pressione (DA): 90 mm Collegamento di sfiato (DN): 70 Altezza centro tubo di uscita rispetto al fondo del serbatoio: 1343 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 753 mm Altezza centro tubo di entrata rispetto al fondo del serbatoio: 833 mm Distanza dal fondo del tubo di entrata al bordo superiore del serbatoio: 747 mm Larghezza nominale (DN) dell’entrata: 160 mm Larghezza nominale (DN) dell’entrata: 150 Tipo di entrata: 1 Diametro interno del serbatoio (DI): 1000 mm Diametro interno dell’accesso (DI): 800 mm Volume di pompaggio: 160 l Volume del serbatoio: 335 l Trasportatore Comando della pompa: SPF 4500 Numero di pompe: 1 Peso: 26 kg Tipo di collegamento: Connessione diretta Corrente nominale: 7,5 A Lunghezza del cavo di alimentazione della pompa: 10 m Sistema di auto-diagnostica (SDS): I Classe di isolamento: F Cosφ – fattore di potenza: 0,85 Tipo di protezione della centralina: IP 68 (3m/48h) S-TC: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 55 m³/h Prevalenza max.: 20 m Numero di giri: 2850 U/min Potenza P1: 4,2 kW Potenza P2: 3,5 kW Tipo di funzionamento: S3 - 50% Tipo di cavo di collegamento della pompa: H07RN-F 7G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 40 mm Comando Interruttore salvamotore: sì Dispositivo di allarme: Tubo ad immersione Strumento di rilevazione del livello: Tubo ad immersione Tipo di rilevazione del livello: pneumatica Tipo di protezione della sonda: IP54 Tensione di funzionamento: 400 V Tipo di collegamento: Connessione diretta Contatto a potenziale zero: sì Interfaccia GSM: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì Frequenza di accensione ammessa max.: Comfort
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Rialzo con piastra di copertura W800 classe K 3, piastrellabile | 8740175 | Mostra |
 | Rialzo con piastra di copertura LW800 classe C 3 flangia impermeabile | 8740176 | Mostra |
 | Rialzo con piastra di copertura LW 800, classe A/L15 | 8740177 | Mostra |
 | Rialzo con piastra di copertura LW 800, A/L15 con flangia impermeabile | 8740178 | Mostra |
 | Rialzo con piastra di copertura LW 800, classe B | 8740179 | Mostra |
 | Rialzo Piastra copertura angolare LW800 cl. D | 8740180 | Mostra |
 | Rialzo con piastra di copertura LW 800, classe di carico C 3 | 8740181 | Mostra |
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Segnalatore acustico Basic con sonda a elettrodi | 20222 | Mostra |
 | Segnalatore acustico Basic con sonda ottica | 20223 | Mostra |
 | Kit del compressore per il gorgogliamento dell’aria | 28048 | Mostra |
 | Raccordo a morsetto per il tubo di mandata, DN 80/80 | 28090 | Mostra |
 | Raccordo a morsetto per il tubo di mandata, DN 50/50 | 28091 | Mostra |
 | Raccordo a morsetto per il tubo di mandata, DN 50/80 | 28092 | Mostra |
 | GSM modem TeleControl | 28792 | Mostra |
| Attacco a giunzione per la prolunga della sonda di livello | 28799 | Mostra | |
 | Prolunga 250 mm, modulo del pozzetto LW 1000 | 680370 | Mostra |
 | Prolunga 500 mm, modulo del pozzetto LW 1000 | 680371 | Mostra |
 | Set ricambi sonda ottica con 3 ad. | 80888 | Mostra |
 | Cavo prolunga per la sonda 10m | 80889 | Mostra |
| Set di installazione Termostato, Igrostato | 97713 | Mostra | |
| Cabina esterna per quadro elettri L: 590 mm, per installazione centraline | 97714 | Mostra | |
| Spia luminosa per cabina esterna per quadro elettrico | 97715 | Mostra | |
| Armadio per Inno-Clean+ | 97716 | Mostra | |
| Cabina esterna quadro elettrico | 97723 | Mostra | |
| Cabina esterna per quadro elettri | 97724 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Kit sostituzione flangia della pompa | 28051 | Mostra |
 | Centralina Comfort 400 V, Aqualift Mono, 6,3-10,0 A | 28781 | Mostra |
 | Batteria Blocco 9 V | 680034 | Mostra |
 | Guarnizione Flangia della pompa | 680045 | Mostra |
| Set di viti zincate, 14 pezzi | 680047 | Mostra | |
 | Flangia della pompa SPF 1400 - SPF 4500 | 680050 | Mostra |
 | Guarnizione per SPF 1400 - SPF 4500 | 680052 | Mostra |
 | Kit del clapet Anello a rulli, clapet, porta paletta | 680053 | Mostra |
 | Tubo ad immersione per Aqualift F XL, 280 mm | 680388 | Mostra |
 | Vano porta paletta impianti Duo, con 2 palette di chiusura | 680419 | Mostra |
 | Coperchio per la pulizia avvitata, DN 160 | 680421 | Mostra |
 | Kit di guarnizioni Flangia della pompa | 680422 | Mostra |
 | Tubazione di mandata DN 90 | 680446 | Mostra |
 | Copertura per la flangia della pompa, d: 220 mm | 680460 | Mostra |
 | Pompa ricambio stazione pompaggio installazione a secco SPF 4500-S3 | 680533 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati | |
| Dichiarazione di prestazione |
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de): Acque di scarico con sostanze fecali
- Centralina (schaltgeraet): Comfort
- TÜV voto di prova (pruefzeichen):
ID 1111241940
- Situazione di installazione (einbausituation):
all’esterno degli edifici – installazione interrata
- Dispositivo di allarme (alarmgeber): Tubo ad immersione
- Comando della pompa (pumpe): SPF 4500
- Tipo di girante (laufrad_typ): Girante libera
