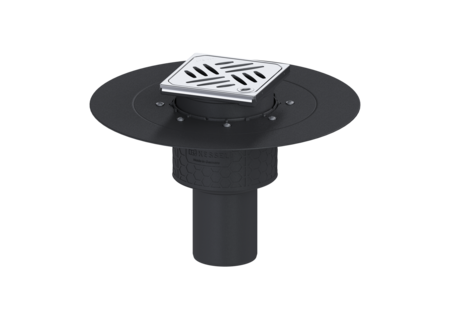

Scarico Ecoguss flangia adesiva
DN 80, verticale, Griglia Design
Lo scarico per pavimenti/soffitti Ecoguss viene utilizzato per il drenaggio puntuale ed è dotato di una flangia adesiva, di una chiusura antiodore rimovibile, di una guarnizione a labbro e di una copertura protettiva per la posa. Il materiale composito riciclabile Ecoguss soddisfa i più severi requisiti in fatto di isolamento acustico, è resistente agli agenti aggressivi e alle temperature e possiede una superficie a prova di corrosione a lungo termine. Può essere fiammato per breve tempo da 100 a 400 gradi Celsius. La flangia adesiva con una larghezza di 50 mm è adatta al collegamento delle impermeabilizzazioni a strato sottile, a norma DIN 18534, per tutte le classi di esposizione all’acqua. La flangia sciolta viene utilizzata per il fissaggio delle guaine impermeabilizzanti in polimero ed elastomero, nonché di impermeabilizzazioni con bitume a freddo, ed è quindi adatta solo all’impiego in presenza di impermeabilizzazioni contro l’umidità. L’ugello di uscita è adatto per il collegamento ai tubi SML. Non è necessario un collegamento equipotenziale.
- Ecoguss in materiale composito ad alta tecnologia
- Ecoguss, i più elevati standard di protezione antincendio
- Effetto di isolamento acustico scientificamente provato
Cod. Art. | 48683.63 |
---|---|
GTIN (EAN) | 4026092054444 |
Gruppo di prezzo | 40 |
Scarico Ecoguss flangia adesiva DN 80, verticale, Griglia Design
Lo scarico per pavimenti/soffitti Ecoguss viene utilizzato per il drenaggio puntuale ed è dotato di una flangia adesiva, di una chiusura antiodore rimovibile, di una guarnizione a labbro e di una copertura protettiva per la posa. Il materiale composito riciclabile Ecoguss soddisfa i più severi requisiti in fatto di isolamento acustico, è resistente agli agenti aggressivi e alle temperature e possiede una superficie a prova di corrosione a lungo termine. Può essere fiammato per breve tempo da 100 a 400 gradi Celsius. La flangia adesiva con una larghezza di 50 mm è adatta al collegamento delle impermeabilizzazioni a strato sottile, a norma DIN 18534, per tutte le classi di esposizione all’acqua. La flangia sciolta viene utilizzata per il fissaggio delle guaine impermeabilizzanti in polimero ed elastomero, nonché di impermeabilizzazioni con bitume a freddo, ed è quindi adatta solo all’impiego in presenza di impermeabilizzazioni contro l’umidità. L’ugello di uscita è adatto per il collegamento ai tubi SML. Non è necessario un collegamento equipotenziale. Variante Sistema: 125 Guarnizione termosaldata sul rialzo: Bordo di connessione Guarnizione termosaldata sul corpo base: Flangia adesiva (adatta come barriera contro l’umidità) Alimentazione d’acqua: W3-I Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 80 Diametro esterno (DA): 83 mm Dimensioni Peso netto: 1,79 kg Peso lordo: 2,7 kg Diametro: 348 mm Tipo di regolazione in altezza: rialzo telescopico Larghezza: 348 mm Lunghezza: 348 mm Larghezza imballaggio: 275 mm Altezza imballaggio: 495 mm Lunghezza imballaggio: 490 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Ecoguss Sistema: verticale Caratteristiche di copertura Tipo di copertura: Griglia Design Materiale della copertura : Acciaio inox 14301 Colore della copertura: argento Larghezza della copertura: 120 mm Lunghezza della copertura: 120 mm Superficie: levigato Materiale del telaio: Acciaio inox 14301 Coperchio di chiusura: Lock & Lift Classe di carico: L 15 (EN 1253-1) Colore della griglia: Kessel Classe antiscivolo: R9 secondo DIN 51130; C secondo DIN 51097 Lunghezza del telaio: 132 mm Materiale della cornice: 132 mm Altezza max. del rivestimento: 16 mm Rialzo: regolabile in altezza Forma rialzo: angolare Materiale del rialzo: ABS Chiusura antiodore: incluso
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Inserto di protezione antincendio Fire-Kit 100, per DN 50, 70, 80 | 48099 | Mostra | |
Inserto di protezione antincendio Fire-Kit 100, per DN 100 | 48100 | Mostra | |
Pezzo di prolunga con flangia adesiva | 48403 | Mostra | |
Pezzo di prolunga flangia a pressione | 48404 | Mostra | |
Pezzo intermedio per guarnizione sottile | 48900 | Mostra | |
Prolunga H: 136 mm, senza entrata | 48987 | Mostra | |
Pezzo intermedio systema 125 | 48989 | Mostra | |
Quick-Fit con protezione antincendio | 48990 | Mostra |
Designazione | Cod. Art. | ||
---|---|---|---|
Chiusura antiodore per Practicus, Ecoguss, Ferrofix | 27169 | Mostra | |
Rialzo Gr Design Kessel AISI304 Lock&Lift L15 | 48201 | Mostra | |
Flangia adesiva con controflangia | 48410 | Mostra | |
Corpo base Ecoguss Flangia adesiva, DN 80, Uscita verticale | 48683 | Mostra | |
Griglia Design Oval, Lock & Lift | 680225 | Mostra | |
Griglia Design KESSEL, Lock & Lift | 680226 | Mostra | |
Griglia Design Cross, Lock & Lift | 680235 | Mostra | |
Griglia Design Parade, Lock & Lift | 680236 | Mostra | |
Griglia Design Festival, Lock & Lift | 680237 | Mostra | |
Griglia Design Spot, Lock & Lift | 680238 | Mostra | |
Griglia Design Slot, Lock & Lift | 680239 | Mostra | |
Griglia Design Sticks, Lock & Lift | 680240 | Mostra | |
Chiave di apertura per Lock & Lift | 680702 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Approvazione | |
Rapporti di prova e certificati |
- Larghezza nominale (DN) (nennweite): 80
- Materiale corpo base (material_grundkoerper): Ecoguss
- Materiale della copertura (abdeckung_material): Acciaio inox 14301
- Materiale del telaio (rahmen_material): Acciaio inox 14301
- Materiale del rialzo (material_aufsatzstueck): ABS
- Sistema (stutzen_ausfuehrung): verticale
- Classe di carico (belastungsklasse): L 15 (EN 1253-1)
- Chiusura antiodore (geruchsverschluss): incluso
- Guarnizione termosaldata sul rialzo (abdichtung_aufsatzstueck): Bordo di connessione
