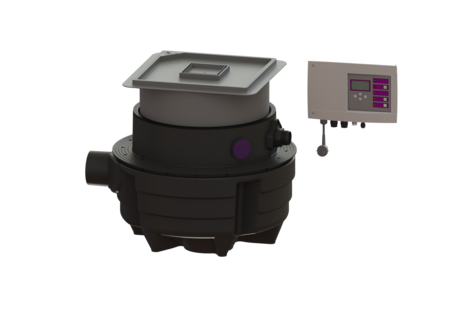

Impi. solleva. Aqualift F Compact
Duo, SPZ 1000, res., Pavim., piastrella.
L'impianto di sollevamento per acque di scarico con e senza sostanze fecali è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo è dotato di un vano pompa chiuso. Le chiusure con una sola mano consentono la rimozione semplice dei componenti integrati.
- Adatta al drenaggio completo della cantina
- Funzione di scarico integrata in caso di installazione nella soletta
- Massima sicurezza di funzionamento grazie alla centralina intelligente (Duo)
| Cod. Art. | 28704XC |
|---|---|
| GTIN (EAN) | 4026092093665 |
| Gruppo di prezzo | 20 |
Impi. solleva. Aqualift F Compact Duo, SPZ 1000, res., Pavim., piastrella.
L'impianto di sollevamento per acque di scarico con e senza sostanze fecali è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo è dotato di un vano pompa chiuso. Le chiusure con una sola mano consentono la rimozione semplice dei componenti integrati. Variante Tipo d’impianto: Impianto doppio Paletta di chiusura: Senza paletta di chiusura Resistant: Resistente ai fluidi contenenti sale, alle acque di scarico degli impianti di addolcimento e all’acqua di scarico contenente condensa degli impianti di riscaldamento Larghezza del telaio: Centralina Protezione antiriflusso: integrato Uscita in pressione: orizzontale Caratteristiche generali Colore: nero Tipo di acque di scarico: Acque di scarico con sostanze fecali Situazione di installazione: all’interno degli edifici – installazione nel pavimento Condizioni di consegna: Premontato per il montaggio finale in cantiere (pompa e sensori devono essere montati in cantiere e la centralina deve essere collegata) Foro (DN) max. dell’entrata: Z-53.2-484 Tipo di impianto: Duo Dimensioni Peso netto: 42,5 kg Peso lordo: 47,5 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Dimensione di installazione – larghezza: 800 mm Dimensione di installazione – lunghezza: 800 mm Profondità di posa: 490 - 600 mm Tipo di regolazione in altezza: rialzo telescopico Larghezza: 590 mm Lunghezza: 670 mm Larghezza imballaggio: 620 mm Altezza imballaggio: 1030 mm Lunghezza imballaggio: 620 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Collegamento tubo per cavi (DN): 50 Collegamento di sfiato (DN): 70 Altezza centro tubo di uscita rispetto al fondo del serbatoio: 351 mm Altezza tubo di uscita rispetto al fondo del serbatoio: 351 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 152 mm Altezza centro tubo di entrata rispetto al fondo del serbatoio: 207 mm Larghezza nominale (DN) dell’entrata: 110 mm Larghezza nominale (DN) dell’entrata: 100 Tipo di entrata: 1 Volume di pompaggio: 20 l Volume del serbatoio: 40 l Caratteristiche di copertura Tipo di copertura: piastra di copertura piastrellabile Materiale della copertura : Materiale plastico Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Funzione dello scarico: sì Coperchio di chiusura: Lock & Lift Altezza max. del rivestimento: 16 mm Chiusura antiodore: Multistop Trasportatore Comando della pompa: SPZ 1000 resistant Numero di pompe: 2 Peso: 10 kg Tipo di collegamento: presa codificata Corrente nominale: 5,2 A Lunghezza del cavo di alimentazione della pompa: 5 m Sistema di auto-diagnostica (SDS): I Classe di isolamento: F Cosφ – fattore di potenza: 0,97 Tipo di protezione della centralina: IP 68 S-TC: integrato Temperatura materiale (permanente) max.: 40 °C Resistenza all’acqua calda per un breve periodo (2 min): 80 °C Portata max.: 11,5 m³/h Prevalenza max.: 10 m Numero di giri: 2800 U/min Potenza P1: 1,2 kW Potenza P2: 0,69 kW Tipo di funzionamento: S3 - 50% Protezione necessaria (protezione di linea): Protezione tramite centralina da 230 V Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Trituratore Comando Interruttore salvamotore: sì Dispositivo di allarme: sonda ottica Strumento di rilevazione del livello: Tubo ad immersione Tipo di rilevazione del livello: pneumatica Tipo di protezione della sonda: IP54 Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: presa codificata Lunghezza del cavo di alimentazione alla centralina: 1,4 m Contatto a potenziale zero: opzionale Interfaccia GSM: sì Interfaccia USB: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì Frequenza di accensione ammessa max.: Comfort Funzionamento della centralina: Con messaggio di allarme Versione di dispositivo di avviso: segnale acustico e ottico
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Pozzetto di transazione DN 50/70 | 27126 | Mostra |
 | Pozzetto di transazione DN 100/70 | 27602 | Mostra |
| Kit del tubo di mandata Tubo di mandata 5 m, DA 40 mm | 28040 | Mostra | |
| Kit condotto di mandata DA50mm, 5mtr. | 28062 | Mostra | |
 | Adattatore per uscita in pressione PE | 28086 | Mostra |
 | Chiusura antiodore Multistop, Sistema 125 | 48500 | Mostra |
 | Chiusura antiodore Megastop | 48550 | Mostra |
 | Filtro per capelli System 125 | 48700 | Mostra |
 | Chiusura antiodore per “L’ultrapiatto 79” | 680696 | Mostra |
 | Corpo scarico piastra copertura per chiusura antiodore 50 mm, nero | 680795 | Mostra |
 | Corpo scarico piastra copertura per Multistop, nero | 680796 | Mostra |
 | Corpo scarico piastra copertura per chiusura antiodore 50 mm, grigio | 680797 | Mostra |
 | Corpo scarico piastra copertura per Multistop, grigio | 680798 | Mostra |
 | Piastra di copertura stagna, nero | 83050 | Mostra |
 | Piastra di copertura stagna | 83052 | Mostra |
 | Prolunga H: 200 mm | 83070 | Mostra |
 | Prolunga con flangia e controflangia | 83073 | Mostra |
 | Prolunga H: 360 mm, con flangia centrale | 83075 | Mostra |
| Set di installazione impermeabile DA: 40 mm, per imprese edili | 83077 | Mostra | |
 | Set di installazione impermeabile DA: 50 mm, per imprese edili | 83079 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Kit protezione sonda ottica | 28706 | Mostra |
 | 28732 | Mostra | |
 | 28733 | Mostra | |
 | Set collegamento per tubo d'immersione | 28734 | Mostra |
 | Centralina Comfort Duo 230V | 28746 | Mostra |
| Chiusura antiodore Multistop, Sistema 125 | 48500 | Mostra |
 | Chiusura a sgancio rapido per il blocco antiriflusso | 680018 | Mostra |
 | Batteria Blocco 9 V | 680034 | Mostra |
 | Collegamento della pompa stazioni di pompaggio, fino a 12/2015 | 680065 | Mostra |
 | Guarnizione per l’uscita in pressione | 680067 | Mostra |
 | Chiusura girevole per le pompe | 680070 | Mostra |
 | Tubo di mandata Prodotto a metratura, 6x4 mm 100 | 680071 | Mostra |
 | Collegamento di scarico DN 70, per Pumpfix, Ecolift, Aqualift F | 680075 | Mostra |
 | Coperchio con guarnizione | 680076 | Mostra |
 | Guarnizione Per il rialzo, da 07/ 2014 | 680150 | Mostra |
 | Kit di guarnizioni Aqualift F Compact Duo | 680454 | Mostra |
 | Collegamento della pompa Aqualift F Compact, Duo, da 01/2016 | 680487 | Mostra |
 | Attacco filettato per Aqualift F Compact | 680676 | Mostra |
| Chiusura antiodore per “L’ultrapiatto 79” | 680696 | Mostra |
 | Tubo immersione rilevame. livello per Aqualift S Compact | 680776 | Mostra |
 | Guarnizione per piastra di copertura, sistema 330 mm | 686114 | Mostra |
 | Set ricambi sonda ottica con 3 ad. | 80888 | Mostra |
 | Set adattatori per montaggio sonda ott. | 80892 | Mostra |
 | Piastra di copertura 366 x 366 mm corpo di scarico alto, CA 50 mm, piastr. | 830055 | Mostra |
 | Rialzo sistema 400 | 830065 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Approvazione | |
| Rapporti di prova e certificati | |
| Dichiarazione di prestazione | |
| Dichiarazione di conformità |
- Tipo di acque di scarico (abwasserart_de): Acque di scarico con sostanze fecali
- Centralina (schaltgeraet):
Comfort
- Materiale della copertura (abdeckung_material):
Materiale plastico
- Situazione di installazione (einbausituation):
all’interno degli edifici – installazione nel pavimento
- Tipo di copertura (abdeckungsart): piastra di copertura piastrellabile
- Comando della pompa (pumpe): SPZ 1000 resistant
- (ausfuehrung):
