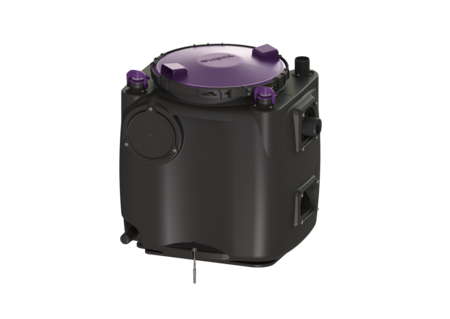

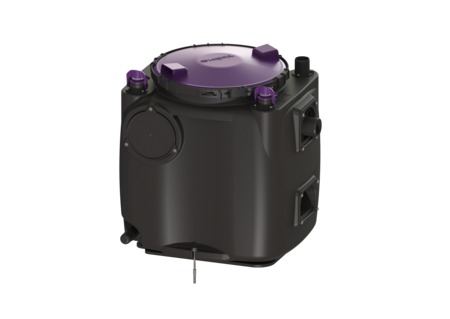

Impianto sollevam. Aqualift S 100
Mono, GTF 600, installazione appoggio
L'impianto di sollevamento per acque di scarico senza sostanze fecali pronto per l’uso è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo è dotato di un vano pompa aperto. Le chiusure con una sola mano consentono la rimozione semplice dei componenti integrati.
- Serbatoio in PE, resistente alle acque di scarico aggressive
- Blocco antiriflusso per il condotto di mandata incluso
- Manutenzione semplice senza utensili
Cod. Art. | 28511 |
---|---|
GTIN (EAN) | 4026092092880 |
Gruppo di prezzo | 20 |
Impianto sollevam. Aqualift S 100 Mono, GTF 600, installazione appoggio
L'impianto di sollevamento per acque di scarico senza sostanze fecali pronto per l’uso è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo è dotato di un vano pompa aperto. Le chiusure con una sola mano consentono la rimozione semplice dei componenti integrati. Variante Tipo d’impianto: Unità singola Larghezza del telaio: Galleggiante Protezione antiriflusso: integrato Caratteristiche generali Colore: nero Norma: EN 12050-2 Tipo di acque di scarico: Acque di scarico senza sostanze fecali Situazione di installazione: all’interno degli edifici – installazione d'appoggio Condizioni di consegna: Premontato per il montaggio finale in cantiere (pompa e sensori devono essere montati in cantiere e la centralina deve essere collegata) Tipo di impianto: Mono Dimensioni Peso netto: 28,25 kg Peso lordo: 28,25 kg Larghezza: 530 mm Altezza: 650 mm Lunghezza: 670 mm Larghezza imballaggio: 700 mm Altezza imballaggio: 779 mm Lunghezza imballaggio: 800 mm Serbatoio/corpo base Uscita in pressione (DN): 50 Uscita in pressione (DA): 63 mm Larghezza nominale (DN) dell’entrata: 100 Volume di pompaggio: 25 l Volume del serbatoio: 120 l Caratteristiche di copertura Tipo di copertura: Coperchio Materiale della copertura : Materiale plastico Colore della copertura: viola Coperchio di chiusura: Chiusura a leva rapida Tenuta: tenuta antiodore Trasportatore Comando della pompa: GTF 600 Numero di pompe: 1 Peso: 6 kg Tipo di collegamento: Schuko a 2 poli Corrente nominale: 2,9 A Lunghezza del cavo di alimentazione della pompa: 5 m Sistema di auto-diagnostica (SDS): I Classe di isolamento: F Tipo di protezione della centralina: IP 68 (3 m) S-TC: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 12 m³/h Prevalenza max.: 8 m Numero di giri: 2750 U/min Potenza P1: 0,65 kW Potenza P2: 0,4 kW Tipo di funzionamento: S1 Protezione necessaria (protezione di linea): C 16 A Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 10 mm Comando Interruttore salvamotore: sì Strumento di rilevazione del livello: Galleggiante Tipo di rilevazione del livello: meccanico Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: Schuko a 2 poli
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Sega a tazza per DN 100/125/150 | 500100 | Mostra | |
Sega a tazza per DN 50/70/100 | 500101 | Mostra | |
Cavo prolunga per la sonda 10m | 80889 | Mostra | |
Cavo prolunga per la pompa 10m | 80891 | Mostra | |
Guarnizione per condotto del tubo per tubo passante, DN 50 | 850114 | Mostra | |
Guarnizione per condotto del tubo per tubo passante, DN 70 | 850116 | Mostra | |
Guarnizione per condotto del tubo per tubo passante, DN 100 | 850117 | Mostra | |
Guarnizione per condotto del tubo per tubo passante, DN 125 | 850118 | Mostra | |
Guarnizione per condotto del tubo per tubo passante, DN 150 | 850119 | Mostra |
Designazione | Cod. Art. | ||
---|---|---|---|
Chiusura a sgancio rapido per il blocco antiriflusso | 680018 | Mostra | |
Guarnizione per l’uscita in pressione | 680067 | Mostra | |
Coperchio con guarnizione | 680076 | Mostra | |
Guarnizione Per il rialzo, da 07/ 2014 | 680150 | Mostra | |
Coperchio d: 420 mm, fino a 03/2004 | 680326 | Mostra | |
Collegamento della pompa con guarnizione e clapet | 680475 | Mostra | |
Collegamento della pompa Minilift, Aqualift S | 680760 | Mostra | |
Vano porta paletta Mono, con collegamenti delle pompe | 680761 | Mostra | |
Chiusura girevole bloccaggio del collegamento della pompa | 680762 | Mostra | |
Girante GTF 600, passaggio canalizzazione 30 mm | 680887 | Mostra | |
Corpo a spirale GTF 600 | 680888 | Mostra | |
Bocchettone di entrata DN 100 per Aqualift S 100/200 | 680986 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Rapporti di prova e certificati | |
Dichiarazione di prestazione | |
Dichiarazione di conformità |
- Materiale della copertura (abdeckung_material): Materiale plastico
- TÜV voto di prova (pruefzeichen): ID 1111241937
- Situazione di installazione (einbausituation): all’interno degli edifici – installazione d'appoggio
- Marchio CE (ce_kennzeichnung): sì
- Tipo di acque di scarico (abwasserart_de): Acque di scarico senza sostanze fecali
- Comando della pompa (pumpe): GTF 600
- (ausfuehrung):
- Tipo d’impianto (anlagenart): Unità singola
